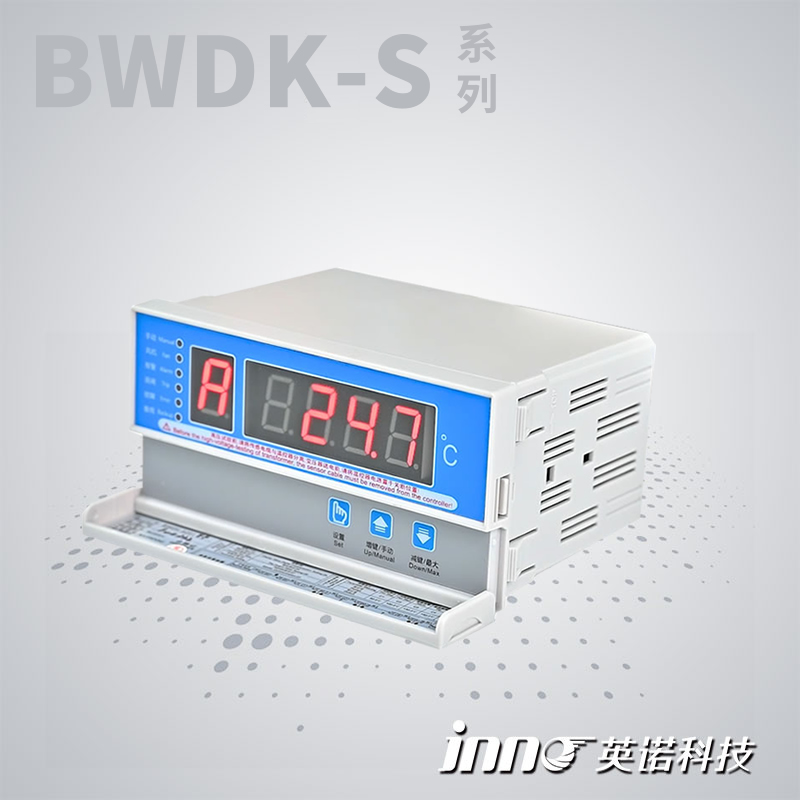

BWDK-S201系列干式变压器温控器
BWDK-S201D 干式变压器温度控制器是英诺科技自主研发生产的翻盖嵌入式小型塑壳干变智能温控器，厂家直销，可根据客户需求进行功能和尺寸的定制，产品价格联系电话：400-181-6499
- 规格参数
- 安装尺寸
干式变压器温控器技术指标
| 环境温度: | -20℃~+55℃ |
| 环境湿度: | < 95％ (25℃) |
| 工作电压: | AC 220V (+10％，-15%) |
| 工作频率: | 50Hz或60Hz(±2Hz) |
| 测量范围: | -30.0℃～240.0℃ |
| 测量精度: | ±1%FS(温控器0.5级，传感器B级) |
| 分辨率: | 0.1℃ |
| 风机输出容量: | 9A/250VAC |
| 控制输出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 温控器功耗: | ≤8W |
| 生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
| 通过认证标准: | ISO9001:2016国际质量管理体系认证 |
| 通过试验标准: | IEC61000-4:1995 国际标准 |
| 通过技术标准: | GB/T17626-2008《电磁兼容试验和测量技术》标准 |
BWDK-S201干式变压器温控器型号选择说明
| 型号 | 功能 |
| BWDK-S201D | 三相巡回显示/最大值显示；风机自动/手动启停；超温报警；超温跳闸；故障报警；“黑匣子”功能； 风机定时激励功能；模拟测试功能；数字补偿功能；柜门开门报警功能。 |
| BWDK-S201E | 常规功能同BWDK-S201D型，增加三路或四路独立的4～20mA模拟电流输出。 |
| BWDK-S201F | 常规功能同BWDK-S201D型，增加RS485/232串行通讯功能。 |
| BWDK-S201G | 常规功能同BWDK-S201D型，增加一路机房环境温度测量与控制。 |
| BWDK-S201I | 常规功能同BWDK-S201D型，增加一路变压器铁芯温度测量与报警。 |
备注：
1、如：BWDK-S201F，S代表塑壳，F代表功能代号（通讯功能）；
2、E、F、G、I为功能代码，功能代码可以组合，以下举例说明： 温控器型号：BWDK-S201EF，表示：温控器为塑壳仪表，其功能包括：常规功能、4～20mA电流输出功能（E）和通讯功能（F）。
3、若有其他特殊技术或功能要求，如以太网通讯、Profibus通讯、多通道温度测量、光纤测温等，均可与我们联系。
福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全， 温控器接线图及说明书原理简单，厂家直销、价格合理，欢迎询价！
| 开孔尺寸： | 153mm × 77mm |
| 外观尺寸： | 160mm × 80mm × 120mm |

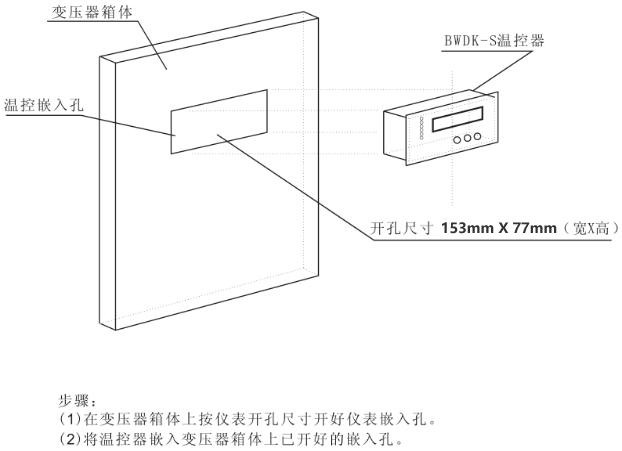

安装示意图
步骤：
(1)在变压器箱体上按仪表开孔尺寸开好仪表嵌入孔。
(2)将BWDK-S温控器嵌入变压器箱体上已开好的嵌入孔。

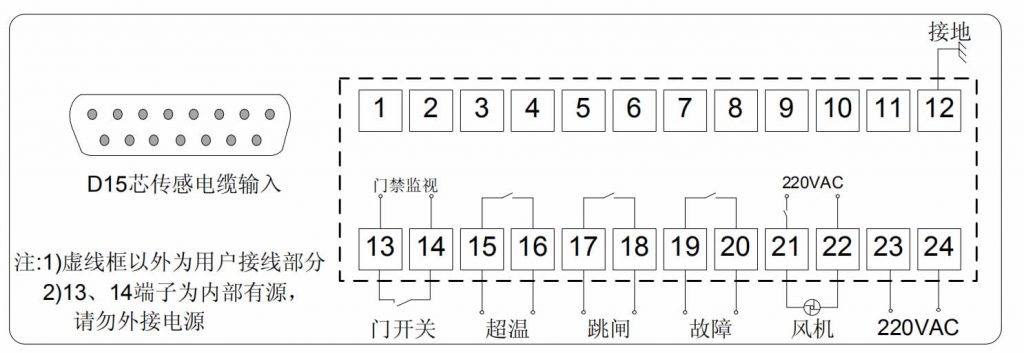

BWDK-S温控器端子接线图（附加功能请来电咨询）
注：若此接线图与BWDK-S201温控器接线图不一致时，以BWDK-S201温控器上接线图为准。

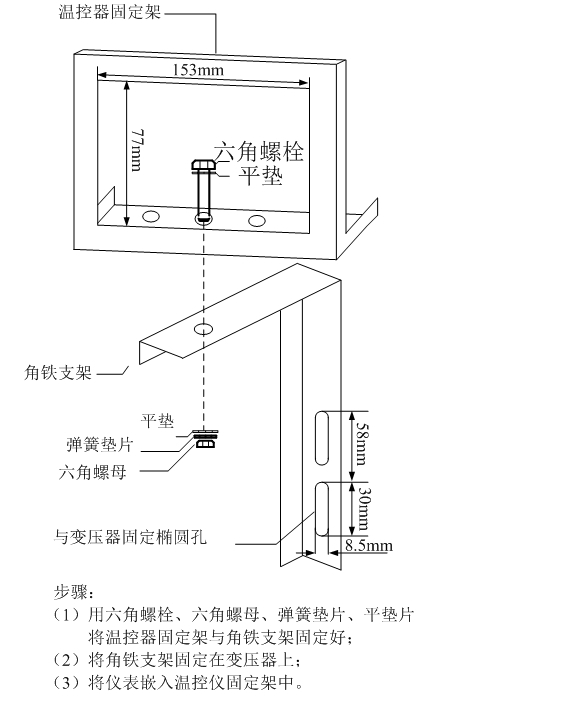

BWDK-S201温控器安装支架（根据现场情况选用）
